Конкурентные преимущества и конструктивные особенности Aero-SM
-

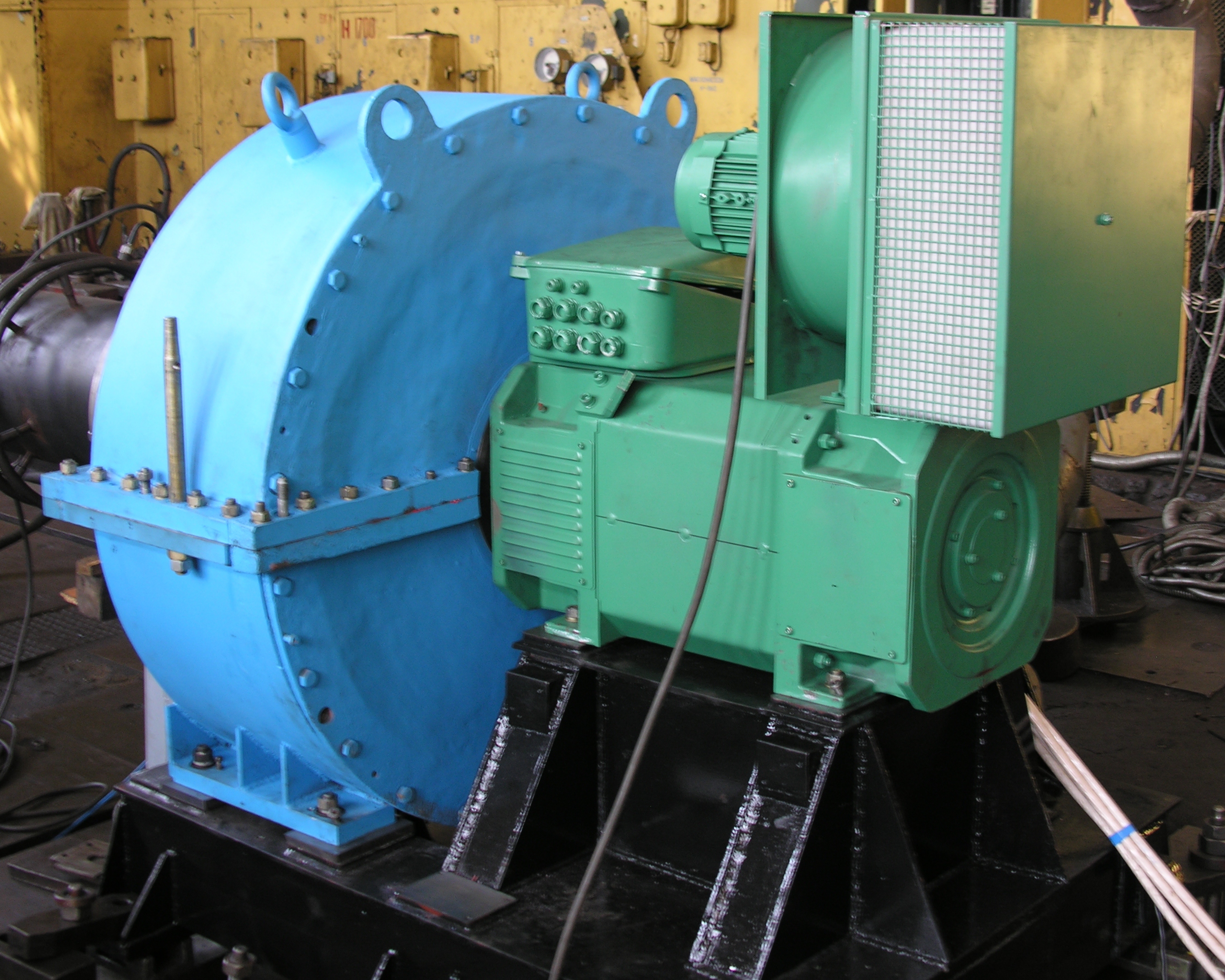

Конструктивно Aero-SM одноступенчатые, блочные, без жидкостной маслосистемы, без жидкостной системы охлаждения, устанавливаются на ровной бетонной площадке, снабжены современной системой автоматизированного управления и защиты (САУ)
-
Главной особенностью конструкции является использование в качестве привода высокооборотного электродвигателя с частотой вращения ротора 8000 мин -1
-
Двигатель имеет дополнительный вентилятор охлаждения
-
Преобразователь частоты, поставляемый в комплекте с двигателем, позволяет осуществлять регулирование нагнетателей изменением частоты вращения рабочего колеса
-
Для расширения диапазона регулирования параметров нагнетателей перед рабочим колесом устанавливается (опционально) входной регулирующий аппарат
-
Рабочее колесо осерадиальное, полуоткрытое, насажено на вал электродвигателя на шпонке и с небольшим натягом
-
Рабочее колесо изготовлено из деформируемого алюминиевого сплава механической обработкой заготовки, что определяет его малую массу и, соответственно, высокий ресурс подшипников электродвигателя
-
На задней поверхности диска колеса выполнены торцевые гребешки лабиринтного уплотнения, а в боковой крышке установлено ответное лабиринтное уплотнение
-
Конструкция уплотнений определяет минимальные внешние протечки сжатого воздуха (не более 1 % ), исключает возможность износа гребней в процессе эксплуатации, обеспечивая тем самым стабильность характеристик
-
Диффузор – лопаточный, с приварным покрывающим диском, между покрывающим диском и боковой крышкой в канавке установлено резиновое уплотнение, которое исключает внутренние диффузорные протечки
-
Таким образом, конструктивные особенности обеспечивают высокую надёжность, эффективность и конкурентоспособность нагнетателей Aero-SM
Технические характеристики Aero-SM
|
Параметры |
Aero-SM 100/1,6 |
Aero-SM 200/1,6 |
Aero-SM 375/1,8 |
Aero-SM 525/1,6 |
|---|---|---|---|---|
|
Производительность навсасывании, м3/ч |
6 000 |
12 000 |
22 500 |
31 500 |
|
Конечное давление на нагнетании (абсолютное), бар |
1,6 |
1,6 |
1,8 |
1,6 |
|
Конечное давление на нагнетании (избыточное), бар |
0,6 |
0,6 |
0,8 |
0,6 |
|
Мощность приводного электродвигателя, кВт |
160 |
270 |
630 |
630 |
|
Напряжение электродвигателя, В |
400 |
400 |
400 |
400 |
|
Политропный КПД на номинальном режиме, % |
82 |
82 |
82 |
82 |
|
Потребляемая мощность, кВт |
110 |
220 |
500 |
570 |
|
Частота вращения ротора электродвигателя с рабочим колесом, об/мин |
8 000 |
8 040 |
9 000 |
9 000 |
|
Тип смазки |
Консистентная |
|||
|
Масса нагнетателя с двигателем на раме, не более, кг |
2 500 |
2 500 |
5 000 |
5 000 |
|
Размеры собственно нагнетателяс двигателем на раме, мм: Длина: Ширина: Высота: |
2 300 1 800 1 800 |
2 300 1 800 1 800 |
2 500 2 300 1 800 |
2 500 2 300 1 800 |
Сравнительная характеристика Aero-SM 100/1,6 с аналогами
|
Параметры |
Aero-SM 100/1,6 |
ЦНВ 100/1,6 |
ТВ-80-1,6 |
|---|---|---|---|
|
Производительность, м3/мин |
100 |
100 |
80 |
|
Масса, кг |
2540 |
7670 |
4930 |
|
Габариты: L/B/H, м |
1,55/1,91/1,48 |
2,45/2,30/2,09 |
2,7/1,55/1,57 |
|
Количество рабочих колёс |
1 |
2 |
5 |
|
Наличие смазочной системы |
- |
+ |
- |
|
Наличие водяного охлаждения |
- |
+ |
+ |
|
Частота вращения ротора, мин -1 |
8000 |
4914 |
2980 |
|
Наличие устройств регулирования и противопомпажной защиты |
+ |
+ |
- |
Сравнительная характеристика Aero-SM 200/1,6 с аналогами
|
Параметры |
Aero-SM 200/1,6 |
ЦНВ200/1,6 Р |
ТВ-175-1,6 |
|---|---|---|---|
|
Производительность, м3/мин |
200 |
200 |
175 |
|
Масса, кг |
2600 |
6100 |
7310 |
|
Габариты: L/B/H, м |
1,6/1,91/1,48 |
2,65/2,55/1,84 |
3,37/1,69/1,66 |
|
Количество рабочих колёс |
1 |
2 |
5 |
|
Наличие смазочной системы |
- |
- |
- |
|
Наличие водяного охлаждения |
- |
+ |
+ |
|
Частота вращения ротора, мин -1 |
8000 |
4900 |
2980 |
|
Наличие устройств регулирования и противопомпажной защиты |
+ |
+ |
- |
Сравнительная характеристика Aero-SM 375/1,8 с аналогом
|
Параметры |
Марка нагнетателя |
|
|---|---|---|
| 360-21-1 | Aero-SM 375/1,8 | |
|
Производительность, м3/мин |
375 |
375 |
|
Конечное абсолютное давление, кгс/см2 |
1,8 |
1,8 |
|
Потребляемая мощность, кВт |
515 |
500 |
|
Мощность двигателя, кВт |
630 |
630 |
|
Политропный КПД |
0,8 |
0,82 |
|
Удельный расход электроэнергии, кВт·ч/м3 |
22,9·10-3 |
22,2·10-3 |
|
Наличие жидкостной смазочной системы |
+ |
- |
|
Наличие жидкостной системы охлаждения |
+ |
- |
|
Наличие многоуровневого фундамента |
+ |
- |
|
Габариты, l/b/h, м |
7,0/4,3/2,95 |
2,5/2,3/1,8 |
|
Масса, т |
11,3 |
4,5 |
Сравнительная характеристика Aero-SM 525/1,6 с аналогом
|
Параметры |
Марка нагнетателя |
|
|---|---|---|
| Сontinental Industrie 600A-05 | Aero-SM 525/1,6 | |
|
Производительность, м3/мин |
525 |
525 |
|
Конечное абсолютное давление, кгс/см2 |
1,6 |
1,6 |
|
Потребляемая мощность, кВт |
630 |
570 |
|
Мощность двигателя, кВт |
800 |
630 |
|
Политропный КПД |
0,72 |
0,82 |
|
Удельный расход электроэнергии, кВт·ч/м3 |
20·10-3 |
18,1·10-3 |
|
Наличие жидкостной смазочной системы |
- |
- |
|
Наличие жидкостной системы охлаждения |
- |
- |
|
Наличие многоуровневого фундамента |
- |
- |
|
Габариты, l/b/h, м |
5,2/1,9/2,55 |
2,5/2,3/1,8 |
|
Масса, т (без РЧ и САУ) |
7,7 |
4,5 |
