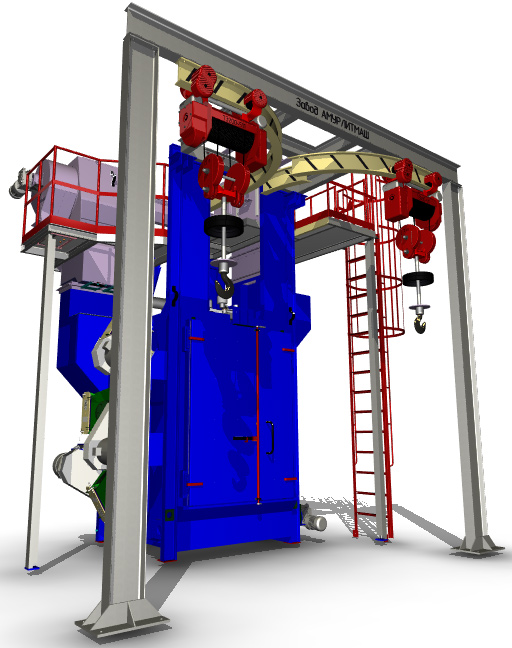

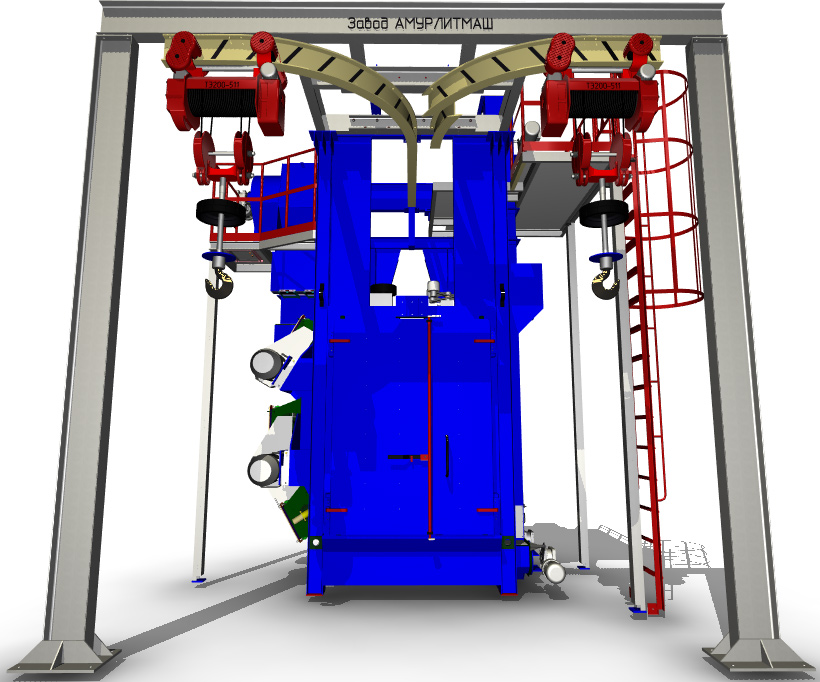

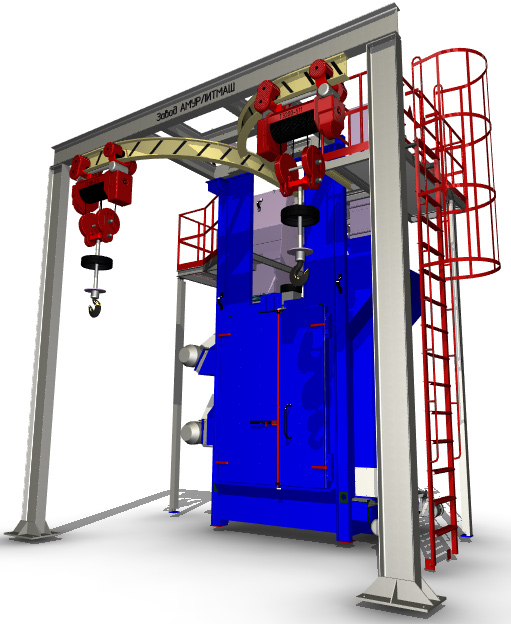

Установка дробеметной очистки с подвеской модели 2Р887-С
Установка предназначена для очистки чугунных и стальных отливок, поковок и штамповок от пригара и окалины дробеметным способом.
| Установка дробеметной очистки с подвеской модели 2Р887-С |
Установка должна эксплуатироваться в закрытых отапливаемых помещениях при температуре от +1°С до +35°С с относительной влажностью 65% при +20°С.
|
Технические характеристики |
||
|
№ |
Параметр |
Значение |
|
1. |
Габаритные размеры очищаемых изделий, не более, мм: |
|
|
|
диаметр |
1 500 |
|
|
высота |
2 000 |
|
2. |
Грузоподъемность подвески, кг |
2 000 |
|
3. |
Количество подвесок, шт. |
2 |
|
4. |
Производительность аппарата дробеметного, кг/мин |
200±10% |
|
5. |
Количество аппаратов дробеметных, шт. |
3 |
|
6. |
Скорость вращения подвески, об/мин |
6,4±2% |
|
7. |
Рекомендуемый абразив |
дробь ДСК, ДСЛ, ДСР №0,5...2,0 ГОСТ 11964-81 |
|
8. |
Масса первоначальной загрузки дроби, кг |
4 000 |
|
9. |
Объем отсасываемого воздуха, м3/час |
12 000 |
|
10. |
Количество электродвигателей, шт. |
10 |
|
11. |
Установленная мощность электрооборудования, кВт |
67 |
|
12. |
Габаритные размеры камеры, не более, мм: |
|
|
|
длина |
4 500 |
|
|
ширина |
5 850 |
|
|
высота |
5 800 |
|
13. |
Масса камеры, не более, кг |
13 000 |
|
14. |
Характеристики питающей сети: |
|
|
|
род тока |
переменный, трехфазный |
|
|
напряжение, В |
220/380 |
|
|
частота тока, Гц |
50 |
|
15. |
Уровень звука на рабочем месте оператора, дБА |
80 |
|
16. |
Характеристика пневмооборудования: |
|
|
|
давление сжатого воздуха, МПа |
0,5...0,7 |
|
|
расход сжатого воздуха на один цикл, не более, Нм3/час |
0,02 |
|
|
класс загрязненности сжатого воздуха |
12 |
|
|
присоединительный диаметр подводящего трубопровода |
1/2" |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Состав установки:
- Камера с установленными аппаратами дробеметными и распашными дверьми;

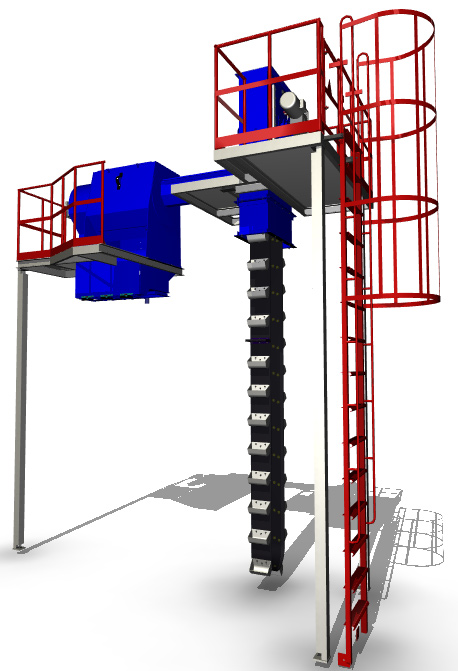

- Система очистки и рекуперации абразива (система дробеобращения);
- Шнековые конвейера;
- Площадки обслуживания;

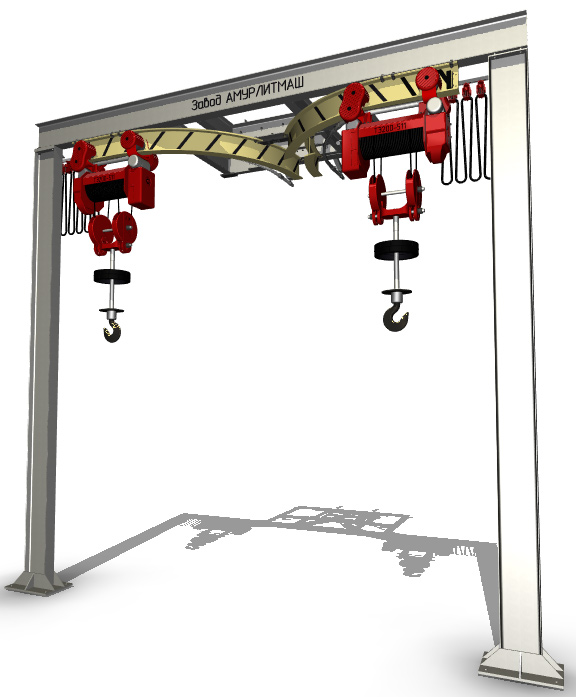

- Система транспортирования (трасса);
- Пневмооборудование«KAMOZZI»;
- Электрооборудование
